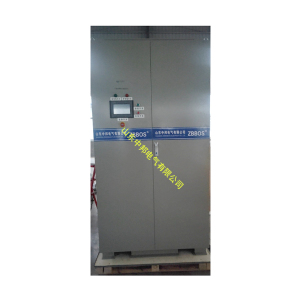

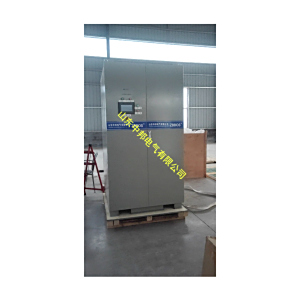

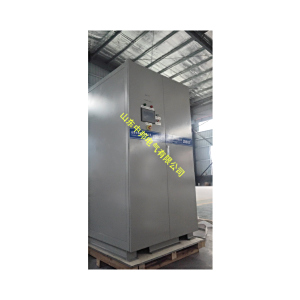

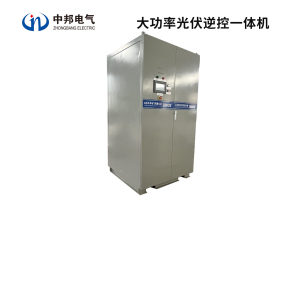

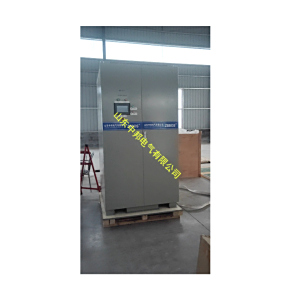

大功率光伏逆控一体机

光伏控制逆变一体机（以下简称逆控一体机）是将光伏充电控制器和逆变器有机组合在一起的新型光伏发电装置。它由充电控制器、逆变器及保护电路组成，输出为纯净的正弦波电压。具有总安装空间小，连接线少，安全可靠等优点。

光伏充电控制器是一种高性能降压型设备，采用先进的数字SPWM算法，充分利用了太阳能光伏能量。PV输入电压范围宽,可为多种蓄电池充电，并且三阶段充电有效提高了蓄电池的寿命。

该系列控制逆变一体化电源是解决无公共电网或电网欠发达地区居民日常用电的首选产品。

主要特点

• 模块化控制器，光伏组件利用率高；
• 三阶段充电，有效延长了蓄电池的寿命；
• 具有发电量统计功能、事件记录功能、定时开关机功能、自动休眠功能；
• 纯正正弦波输出、保护功能完善；
• 工频电路设计，系统稳定性好，故障率低，寿命长；
• 抗负载冲击能力强；
• 市电优先

  市电正常的时候，市电直接输出给交流负载供电。同时光伏组件通过光伏控制器给蓄电池充电。

  当市电异常的时候，光伏或者蓄电池通过逆变器输出交流电压，保证负载持续供电。

  光伏优先

  白天，光照充足、交流电正常情况下：太阳能电池板电能通过光伏控制器调整到最大供电状态，经过逆变器给交流负载使用（交流电为备用状态），多余的能量给蓄电池充电。

  当光照不足时，光伏和蓄电池同时给负载供电。当蓄电池电压下降到设定电压点时（这个点称之为BTU点），如果此时有交流市电或者柴油机，则系统自动切换到交流旁路直接供电模式；当蓄电池电压上升到逆变恢复点时（这个点称之为UTB点），自动恢复到光伏供电模式。

  晚上（或者阴雨天无光照的情况下），交流输入异常情况下，系统通过蓄电池放电，直到电池过放保护点自动关闭输出。
